ABS濾板,ABS整體澆筑濾板不銹鋼濾板的對比,濾板濾頭濾帽作用

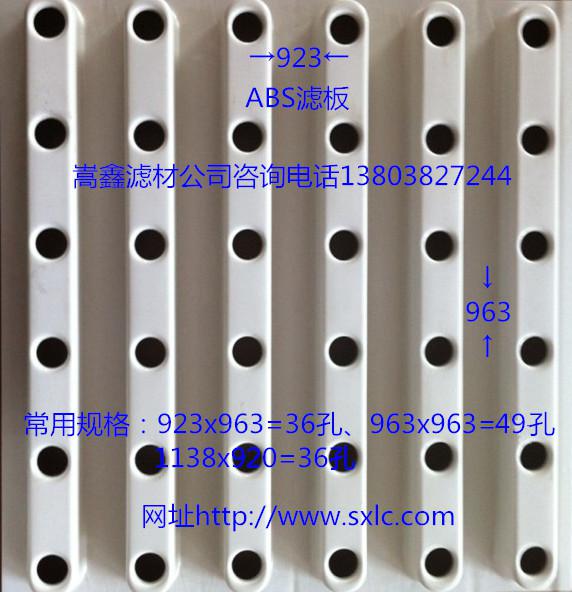

1.ABS整體現澆濾板:沒有濾板之間的鏈接縫隙，不需要做接縫的密封及防水措施；用定型塑制底模板，現場連續澆筑混凝土成整體，并與濾池池壁連接為一體的、安裝可調試濾頭的鋼筋混凝土濾板。從而提高氣水反沖濾池配水系統配水布?xì)獾木鶆蛐院涂煽啃浴?/span>
2.ABS整體現澆濾板：造價高，與預制相比增加50%一100%；施工機械要求高，要滿足泵送商品混凝上和吊架式工作平臺澆筑；需要專業廠家提供的ABS預制模塊。
不銹鋼濾板：
不銹鋼濾板配水系統由底部承載結構、不銹鋼濾板、裝配式專用配水濾頭等主要部分組成。
濾板底部承載結構由連接池底及池壁的豎向不銹鋼支柱和橫向不銹鋼承載橫梁組成，不銹鋼支柱及承載橫梁均為型鋼。新建濾池工程中，不銹鋼承載結構可與預埋在池底及池壁的預埋件焊接或與預埋螺栓連接固定；原有濾池改造工程中，可通過植筋方式將固定螺栓置于池底及池壁，然后與不銹鋼支撐柱、承載橫梁固定，使不銹鋼濾板承載結構與濾池土建結構連為一體：對于已有混凝土濾梁構造的濾池，也可利用原有混凝土支撐梁旌工安裝。
不銹鋼濾板采用優質不銹鋼板制造，按照工藝要求，濾板雙面開設有安裝濾頭預埋件孔及卡槽。濾板上表面機械模壓一次成型，對應于濾頭安裝位置分布多條凸凹結構的加強筋條；濾板下部與上部加強筋垂直方向布置多條加強肋板，起到固定濾頭預埋件及底部加強作用；特殊構造的濾頭預埋件上下設有卡槽，穿過濾板上下兩層固定孔后旋轉一定角度后定位鎖緊固定。
濾頭、濾帽作用：

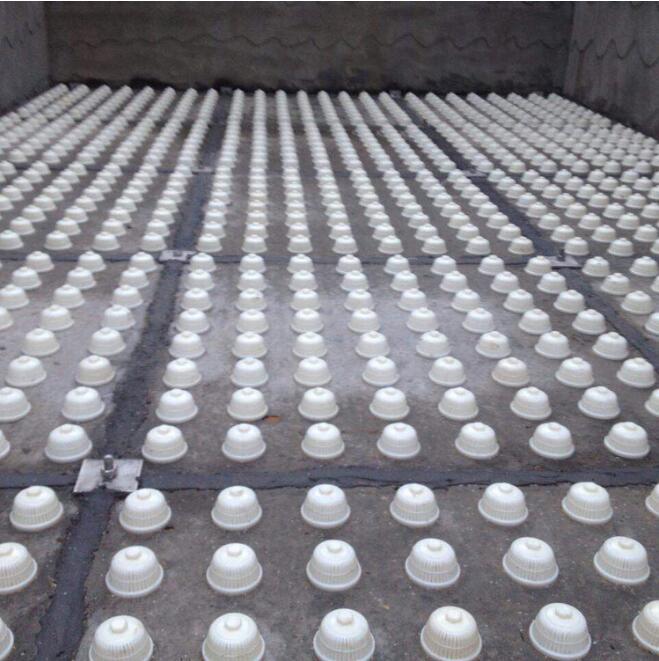

水廠濾池濾頭濾帽安裝效果
濾頭、濾帽通過套管、卡槽、密封圈安裝于濾板上，根據濾池不同的沖洗方式設置相應的開孔比，配置不同型號的濾頭或不同密度的濾頭。單水沖洗濾池采用短柄濾頭，濾桿與濾板底面平齊；氣水反沖洗濾池采用長柄濾頭，濾桿伸出濾板底部一定長度，濾桿上設有進氣長槽和進氣、排氣圓孔，以滿足氣水反沖洗濾池沖洗時形成穩定氣墊層，均勻進氣、以及排氣的要求。
